Generador de var estático avanzado de tipo gabinete
Presentando el generador de varantra de varillas avanzada de tipo gabinete ¡La solución perfecta para sus necesidades de autobuses!. Corrección dinámica, <10 ms de respuesta, diseño modular. Ideal para la industria pesada, petróleo y gas, minería y energía renovable.
Los generadores VAR estáticos avanzados de tipo gabinete ofrecen una compensación de potencia reactiva de alta capacidad para aplicaciones industriales. Estos sistemas, ubicados en gabinetes robustos, proporcionan una corrección dinámica y precisa de las fluctuaciones del factor de potencia, mejorando la estabilidad y la eficiencia del sistema. Utilizando el control digital DSP+CPLD avanzado y la tecnología de topología de tres niveles, ofrecen tiempos de respuesta rápidos (<10 ms) a diferentes demandas de carga. El diseño modular permite una expansión de capacidad flexible a través de la conexión paralela de múltiples unidades. Las características clave incluyen enfriamiento de aire forzado, características de protección integrales (sobretensión, subvoltaje, sobrecorriente, etc.) y capacidades de monitoreo remoto. Disponible en varias clasificaciones de KVAR y niveles de voltaje para adaptarse a diversos sistemas de energía industrial.
Descripción del modelo:
| Gy | Asvg | 0.4 | 50k | / | 4l | C |
| Código empresarial | Generador de var estático | Nivel de voltaje 0.22: 220V 0.4: 380V ± 20% 0.5: 500V ± 20% 0.69: 690V ± 20% |
Capacidad nominal (KVAR) 5/15/35/50/75/100KVAR | 2L: una fase monofásica 3L: tres fases de tres hilos 4L: cuatro fases de cuatro hilos |
C: Camintía |
Características:
● Use DSP+CPLD Todo el núcleo de control digital, tecnología de topología de tres niveles, algoritmo avanzado de detección de potencia reactiva y estrategia de control PWM para lograr una compensación dinámica y precisa de la potencia reactiva.
● Adoptar un diseño modular, que facilita la conexión paralela de múltiples módulos, toma espacio pequeño y es fácil de mantener.
● El diseño estructural de conductos de aire independientes y almacenes independientes asegura la operación estable del equipo.
● Realice una compensación dinámica de rango completo para la potencia reactiva inductiva y la potencia reactiva capacitiva, y resuelva el problema de desequilibrio trifásico al mismo tiempo.
● La velocidad de respuesta dinámica a la carga está en el nivel de milisegundos, lo que puede lograr una compensación dinámica y precisa para la potencia reactiva de las cargas de impacto.
Aplicaciones:
Los generadores de var estáticos avanzados de tipo gabinete encuentran una aplicación en industrias que requieren una compensación de potencia reactiva estable de alta potencia. Los usos comunes incluyen:
● Industria pesada:Las fábricas de acero, las plantas de cemento y otros procesos industriales pesados se benefician de una mejor calidad de energía y un consumo de energía reducido.
● Petróleo y gas:Mantener una potencia estable en los entornos exigentes de extracción y procesamiento de petróleo y gas.
● Operaciones mineras:Asegurar la entrega de energía confiable a las operaciones mineras, incluso con cargas fluctuantes.
● Integración de energía renovable:Fluctuaciones de energía suave de fuentes de energía renovable como la energía solar y eólica.
● Sistemas de energía de servicios públicos:Mejora de la estabilidad de la red y la calidad de potencia en las redes de distribución de energía a gran escala.
Los generadores de var estáticos avanzados de tipo gabinete proporcionan una solución robusta y efectiva para optimizar los sistemas de energía en entornos industriales exigentes.
Parámetros técnicos:
| Serie de 220V | Serie de 380V | Serie de 500V | Serie de 690V | |||
| Altitud | <2000m, por encima de 2000m, se frena según GB/T3859.2 | |||||
| Temperatura ambiente | -20 ～+50 ℃ | |||||
| Humedad relativa | ≤90%, sin condensación en la superficie cuando la temperatura mínima mensual es de 25 ℃ | |||||
| Nivel de contaminación | Nivel III a continuación | |||||
| Voltaje de funcionamiento | AC220V ± 20% | AC380V ± 20% | AC500V ± 20% | AC690V ± 20% | ||
| Frecuencia de trabajo | 50Hz ± 5% | |||||
| Capacidad de compensación nominal | 5kvar | 15/35/50/75/100kvar | 90kvar | 120kvar | ||
| Estructura de cuadrícula | L/N | 3P3W/3P4W | ||||
| Número de unidades conectadas en paralelo | Ulimitado | |||||
| Eficiencia general de la máquina | ≥97% | |||||
| Frecuencia de apagado | 32 kHz | 16 kHz | 12.8 kHz | 12.8 kHz | ||
| Selección de funciones | Potencia reactiva | Reactivo Po Wer 、 Reactivo Po Wer+desequilibrio | ||||
| Velocidad de compensación de potencia reactiva | ≥99% | > 95% | ||||
| Tiempo de respuesta completo | <10 ms | |||||
| Ruido | ≤60db | ≤60db | ≤65db | ≤65db | ||
| Método de control | Interfaz RS485 de 2 vías (admite GPRS/WiFi) | |||||
| Protección | Sobrecarga, sobrecorriente de software/hardware, sobretensión de la red y subtensión, falla de energía, sobretemperatura, protección de anormalidad de frecuencia, etc. | Sobrecarga, sobrecorriente de software/hardware, sobrevoltaje de la red y subtensión, desequilibrio de voltaje de la cuadrícula, falla de energía, sobretemperatura, anomalía de frecuencia, protección del circuito de disparos, etc. | ||||
| Método de instalación | Montado en el estante/pared | Estante | ||||
| Línea entrante | Atrás entrante （tipo de estante ）、 superior entrante （montado en la pared） | Volver línea entrante | ||||
| Nivel de protección | IP20 | |||||

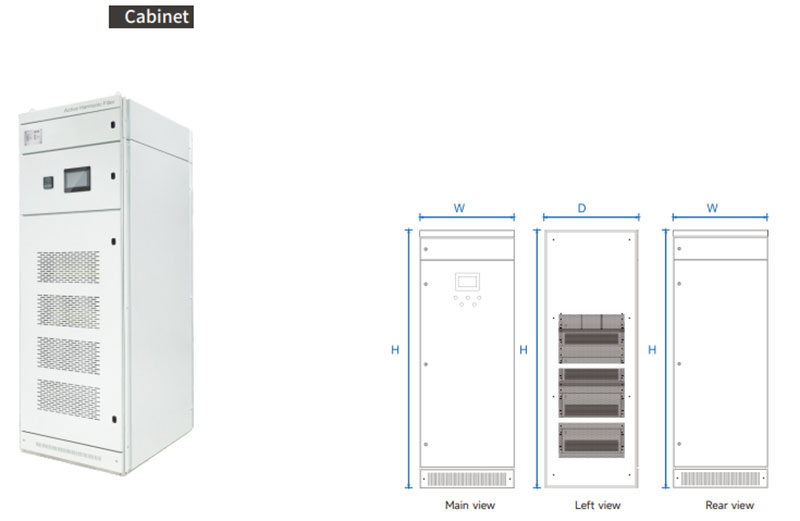

Modelo y especificación:
| Modelo de dispositivo de gabinete | ||||
|---|---|---|---|---|
| Número de modelo | Capacidad de compensación (KVAR) | Voltaje del sistema (v) | Dimensiones (D*W*H) | Método de enfriamiento |
| Gy ASVG-0.4-200K/4L-C | 200 | 380 ± 20% | 800*1000*2200 mm | Enfriamiento del aire forzado |
| GY ASVG-0.4-250K/4L-C | 250 | 380 ± 20% | 800*1000*2200 mm | |
| Gy ASVG-0.4-300K/4L-C | 300 | 380 ± 20% | 800*1000*2200 mm | |
| Gy ASVG-0.4-400K/4L-C | 400 | 380 ± 20% | 800*1000*2200 mm | |
| GY ASVG-0.5-270K/4L-C | 270 | 500 ± 20% | 800*1000*2200 mm | |
| GY ASVG-0.69-360K/4L-C | 360 | 690 ± 20% | 800*1000*2200 mm | |
