Monte de estantería Generador de var estático avanzado
Geya Rack Mount Advanced Static VAR Generator es una solución confiable para la compensación de potencia reactiva dinámica. Control DSP+CPLD, <10 ms de respuesta, diseño modular, 220V-690V, 5KVAR-400KVAR. Mejora la calidad de la potencia en diversas aplicaciones.
Geya produce generadores de varilla avanzada de VAR avanzada (ASVGS). Estos ASVG proporcionan una compensación dinámica de potencia reactiva. Esto mejora la calidad de la potencia. Utilizan tecnología DSP y CPLD. Esto garantiza un control preciso y una respuesta rápida. El tiempo de respuesta es inferior a 10 ms. Esto evita problemas de sobrecompensación y subcompensación. El diseño modular permite una conexión paralela. La conexión de múltiples unidades aumenta la capacidad. Geya ofrece varios modelos. Los modelos cubren diferentes voltajes y capacidades. Los voltajes incluyen 220V, 380V, 500V y 690V. Las capacidades varían de 5kvar a 400kvar. Las características clave incluyen el montaje de la rejilla, el enfriamiento de aire forzado y varias características de protección.
Descripción del modelo:
| Gy | Asvg | 0.4 | 50k | / | 4l | R |
| Código empresarial | Generador de var estático | Nivel de voltaje 0.22: 220V 0.4: 380V ± 20% 0.5: 500V ± 20% 0.69: 690V ± 20% |
Capacidad nominal (KVAR) 5/15/35/50/75/100KVAR | 2L: una fase monofásica 3L: tres fases de tres hilos 4L: cuatro fases de cuatro hilos |
R: soporte de estante |
Características:
● Use DSP+CPLD Todo el núcleo de control digital, tecnología de topología de tres niveles, algoritmo avanzado de detección de potencia reactiva y estrategia de control PWM para lograr una compensación dinámica y precisa de la potencia reactiva.
● Adoptar un diseño modular, que facilita la conexión paralela de múltiples módulos, toma espacio pequeño y es fácil de mantener.
● El diseño estructural de conductos de aire independientes y almacenes independientes asegura la operación estable del equipo.
● Realice una compensación dinámica de rango completo para la potencia reactiva inductiva y la potencia reactiva capacitiva, y resuelva el problema de desequilibrio trifásico al mismo tiempo.
● La velocidad de respuesta dinámica a la carga está en el nivel de milisegundos, lo que puede lograr una compensación dinámica y precisa para la potencia reactiva de las cargas de impacto.
Aplicaciones:
Rack Mount Advanced Static VAR Los generadores tienen diversas aplicaciones. Se adaptan a varias industrias. Estos incluyen:
● Distribución de energía residencial
● Tratamiento de agua
● Energía renovable (fotovoltaica)
● Procesamiento químico
● petróleo y gas
● Metalurgia
● Minería
● Fabricación de automóviles
Estos ASVG mejoran la calidad de potencia. Compensan las fluctuaciones de potencia reactiva. Esto mejora la estabilidad y la eficiencia del sistema.
Parámetros técnicos:
| Serie de 220V | Serie de 380V | Serie de 500V | Serie de 690V | |||
| Altitud | <2000m, por encima de 2000m, se frena según GB/T3859.2 | |||||
| Temperatura ambiente | -20 ～+50 ℃ | |||||
| Humedad relativa | ≤90%, sin condensación en la superficie cuando la temperatura mínima mensual es de 25 ℃ | |||||
| Nivel de contaminación | Nivel III a continuación | |||||
| Voltaje de funcionamiento | AC220V ± 20% | AC380V ± 20% | AC500V ± 20% | AC690V ± 20% | ||
| Frecuencia de trabajo | 50Hz ± 5% | |||||
| Capacidad de compensación nominal | 5kvar | 15/35/50/75/100kvar | 90kvar | 120kvar | ||
| Estructura de cuadrícula | L/N | 3P3W/3P4W | ||||
| Número de unidades conectadas en paralelo | Ulimitado | |||||
| Eficiencia general de la máquina | ≥97% | |||||
| Frecuencia de apagado | 32 kHz | 16 kHz | 12.8 kHz | 12.8 kHz | ||
| Selección de funciones | Potencia reactiva | Reactivo Po Wer 、 Reactivo Po Wer+desequilibrio | ||||
| Velocidad de compensación de potencia reactiva | ≥99% | > 95% | ||||
| Tiempo de respuesta completo | <10 ms | |||||
| Ruido | ≤60db | ≤60db | ≤65db | ≤65db | ||
| Método de control | Interfaz RS485 de 2 vías (admite GPRS/WiFi) | |||||
| Protección | Sobrecarga, sobrecorriente de software/hardware, sobretensión de la red y subtensión, falla de energía, sobretemperatura, protección de anormalidad de frecuencia, etc. | Sobrecarga, sobrecorriente de software/hardware, sobrevoltaje de la red y subtensión, desequilibrio de voltaje de la cuadrícula, falla de energía, sobretemperatura, anomalía de frecuencia, protección del circuito de disparos, etc. | ||||
| Método de instalación | Montado en el estante/pared | Estante | ||||
| Línea entrante | Atrás entrante （tipo de estante ）、 superior entrante （montado en la pared） | Volver línea entrante | ||||
| Nivel de protección | IP20 | |||||
Modelo y especificación:
| Modelos | ||||
|---|---|---|---|---|

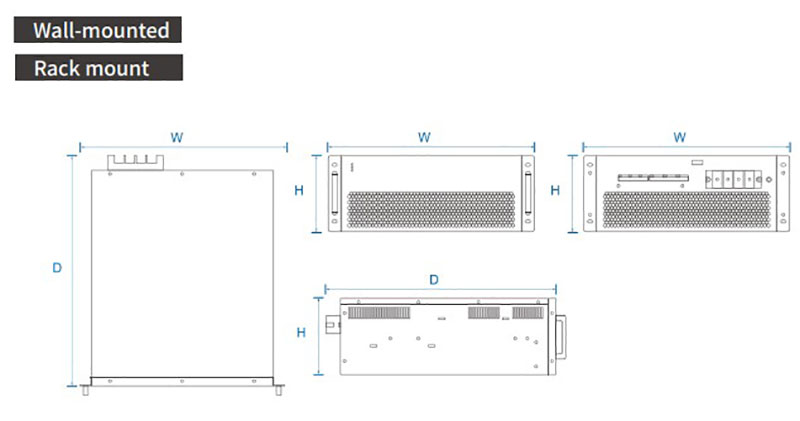

| Número de modelo | Capacidad de compensación (KVAR) | Voltaje del sistema (v) | Dimensiones (D*W*H) | Método de enfriamiento |
| GY ASVG-0.22-5K/2L-R/W | 5 | 220 | 220*330*160 mm | Enfriamiento del aire forzado |
| GY ASVG-0.4-15K/4L-R/W | 15 | 380 ± 20% | 460*520*89 mm | |
| GY ASVG-0.4-35K/4L-R/W | 35 | 380 ± 20% | 460*520*89 mm | |
| Gy ASVG-0.4-50K/4L-R/W | 50 | 380 ± 20% | 500*540*190 mm | |
| GY ASVG-0.4-75K/4L-R/W | 75 | 380 ± 20% | 500*580*240 mm | |
| GY ASVG-0.4-100K/4L-R/W | 100 | 380 ± 20% | 500*580*240 mm | |
| GY ASVG-0.5-90K/4L-R/W | 90 | 500 ± 20% | 495*675*275 mm | |
| GY ASVG-0.69-120K/4L-R/W | 120 | 690 ± 20% | 495*675*275 mm | |
