¿Cuál es el principio de funcionamiento de un generador de potencia reactiva estática?

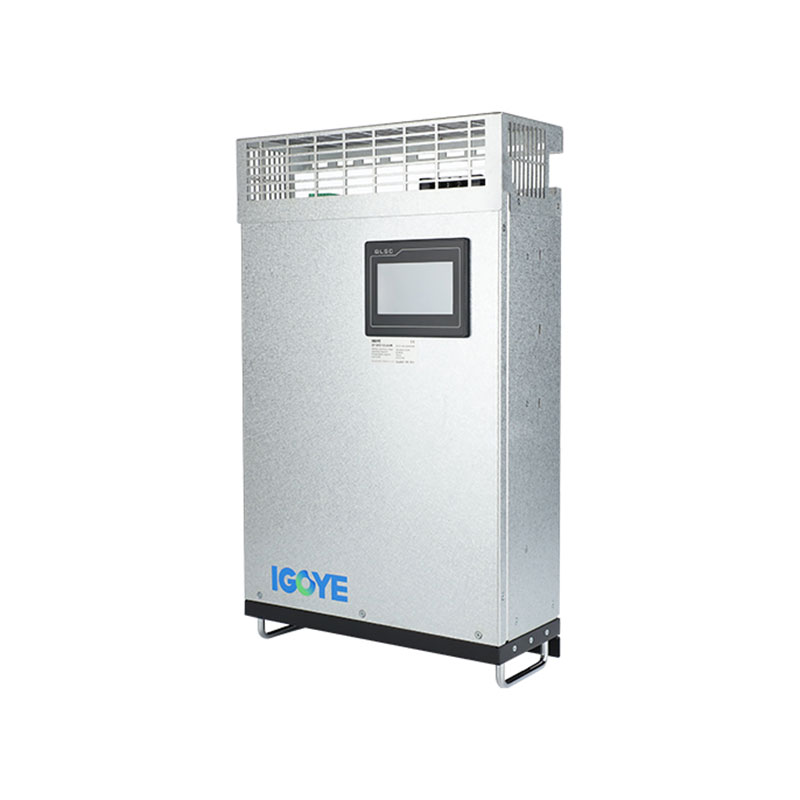

El principio de funcionamiento deGenerador VAR estático (SVG)es usar dispositivos electrónicos de potencia conmutables (como IGBT) para formar un circuito de puente de auto conmutación, que está conectado en paralelo a la cuadrícula de potencia a través de un reactor. La amplitud y la fase del voltaje de salida en el lado de CA del circuito del puente se ajustan adecuadamente, o la corriente del lado de CA se controla directamente para absorber o emitir rápidamente la potencia reactiva requerida, logrando el objetivo del ajuste dinámico rápido de la potencia reactiva. ‌

El proceso de trabajo de SVG

Detección: SVG monitorea el voltaje, la corriente y otros parámetros de la red eléctrica en tiempo real a través del módulo de detección, y obtiene la información de demanda de energía reactiva de la red eléctrica.

Cálculo: el módulo de operación de control calcula la cantidad de potencia reactiva que debe ser compensada en función de los parámetros de la cuadrícula detectados.

Ajuste: el módulo de operación de control envía señales de control al módulo de salida de compensación para ajustar el estado de encendido/apagado de los dispositivos semiconductores de potencia en el circuito del puente, cambiando así la fase y la amplitud del voltaje de salida del lado de CA del circuito del puente o controlando directamente su corriente del lado de CA.

Compensación: al ajustar la salida del circuito del puente, SVG puede emitir o absorber la potencia reactiva que cumpla con los requisitos, logrando la compensación de potencia reactiva para la cuadrícula de potencia.

Campos de aplicación de SVG

SVG se usa ampliamente en diversas situaciones que requieren una compensación de potencia reactiva dinámica rápida, incluyendo:

Industria metalúrgica: como Rolling Mills en líneas de producción.

Industria del petróleo: como motores eléctricos para cabrestantes de arranque frecuentes y rápidos, ascensores para unidades de bombeo, tocadiscos, etc.

Tránsito ferroviario: el uso extenso de cables para la transmisión de larga distancia da como resultado un desequilibrio trifásico severo.

La industria de fabricación de automóviles: utiliza ampliamente máquinas de soldadura o máquinas de soldadura con láser para generar gradientes de voltaje.

Ventajas de SVG

En comparación con los dispositivos de compensación de condensadores tradicionales,SVGtiene las siguientes ventajas:

Velocidad de respuesta más rápida: SVG puede responder rápidamente a los cambios en los requisitos de potencia reactiva del sistema.

Capacidad más fuerte para suprimir el parpadeo de voltaje: puede suprimir efectivamente el parpadeo de voltaje y mejorar la estabilidad del sistema.

Rango operativo amplio: capaz de regulación de potencia reactiva dentro de un rango más amplio.

Funciones de compensación diversificadas: no solo puede compensar el poder reactivo, sino que también puede compensar las corrientes armónicas.

Contenido armónico extremadamente bajo: hay pocos componentes armónicos en la corriente de salida, lo que resulta en una alta calidad de potencia.

Pequeña huella: el equipo tiene un pequeño volumen y es fácil de instalar.
