Filtro armónico de montura de estante de tres hilos trifásica
Obtenga un excelente precio en el filtro armónico de montaje en rack de tres hilos trifásico, diseñado para un alto rendimiento y eficiencia energética. Geya ofrece la solución rentable de China para mejorar la calidad de la energía, ideal para diversas aplicaciones. ¡Contáctenos para obtener más detalles y para asegurar la mejor oferta!
El filtro de armónico de montaje en rack de tres hilos (AHF) de tres fases ofrece Mitigación armónica avanzada para sistemas de energía trifásicos. Empleando un DSP+CPLD Digital Control Core y algoritmos sofisticados, esto AHF montado en el estante neutraliza efectivamente las corrientes armónicas hasta el 50 orden. El diseño modular garantiza la escalabilidad y la facilidad de mantenimiento. Disponible En varias clasificaciones de corriente (25a a 150a) y niveles de voltaje (220V a 690V), El AHF proporciona opciones de configuración flexibles. Enfriamiento del aire forzado garantiza una operación confiable. Este soporte de reverso de tres hilos trifásico activo El filtro armónico mejora la calidad de la potencia y la estabilidad del sistema.
Descripción del modelo:
| Gy | AHF | 0.4 | 50A | / | 3L | R |
| Código empresarial | Filtro armónico activo | Nivel de voltaje 0.22: 220V 0.4: 380V ± 20% 0.5: 500V ± 20% 0.69: 690V ± 20% |
Capacidad nominal （Kvar） 25/50/75/100/150a | 3L: tres fases de tres hilos | R: soporte de estante |
Características:
● Use DSP+CPLD TODO CORE DE CONTROL DIGITAL, Tecnología de topología de tres niveles,
Algoritmo de detección armónica avanzada y estrategia de control de PWM para lograr
Compensación precisa de la corriente armónica.
● Adoptar un diseño modular, que facilita la conexión paralela de múltiples
Módulos, ocupa poco espacio y es fácil de mantener.
● El diseño estructural de conductos de aire independientes y almacenes independientes
Asegura la operación estable del equipo.
● Puede filtrar armónicos en una amplia gama de armónicos, de 2 a 50
armónicos y resolver el problema del desequilibrio trifásico al mismo tiempo.
● La tasa de filtrado armónico es alta. Si la capacidad lo permite, el armónico
La tasa de filtrado actual puede ser tan alta como 95%. Establecer 100% de limitación actual
Salida para garantizar el funcionamiento estable a largo plazo del equipo.
Aplicaciones:
Los filtros de armónicos activos de montura de tres hilos trifásica son esenciales para Asegurar el poder limpio en diversos sectores:
● Automatización industrial:Mejorar el rendimiento y
La vida útil del equipo trifásico al reducir la distorsión armónica.
● Sistemas de energía renovable:Integrando energía renovable
Fuentes sin problemas en la red mitigando corrientes armónicas.
● Industria de petróleo y gas:Proporcionando potencia estable para crítica
Operaciones en entornos duros, mejorando la eficiencia y la seguridad.
● Plantas de fabricación:Minimizar la interferencia armónica en
Procesos de fabricación complejos, asegurando una calidad constante del producto.
Los filtros de armónicos activos de montura de tres hilos de tres fases ofrecen robusto y Soluciones de mitigación armónica adaptable para exigir trifásicos aplicaciones.
Parámetros técnicos:
| Serie de 220V | Serie de 380V | Serie de 500V | Serie de 690V | ||
| Altitud | <2000m, por encima de 2000m, se frena según GB/T3859.2 | ||||
| Temperatura ambiente | -20 ～+50 ℃ | ||||
| Humedad relativa | ≤90%, sin condensación en la superficie cuando el mensual La temperatura mínima es de 25 ℃ | ||||
| Nivel de contaminación | Nivel III a continuación | ||||
| Voltaje de funcionamiento | AC220V ± 20% | AC380V ± 20% | AC500V ± 20% | AC690V ± 20% | |
| Frecuencia de trabajo | 50Hz ± 5% | ||||
| Corriente de compensación | 25A | 25/50/75/100/150A | 100A | 100A | |
| Estructura de cuadrícula | L/N | 3P3W/3P4W | 3P3W/3P4W | 3P3W/3P4W | |
| Número de unidades conectado en paralelo |
Ulimitado | ||||
| Eficiencia general de la máquina | ≥97% | ||||
| Estructura de cuadrícula | 32 kHz | 16 kHz | 12.8 kHz | 12.8 kHz | |
| Rango de compensación | 2 ～ 50 veces, la tasa de compensación única es ajustable | ||||
| Selección de funciones | Potencia reactiva | Potencia reactiva, potencia reactiva + asimetría | |||
| Potencia reactiva tasa de compensación |
≥95% | > 92% | |||
| Filtrado neutral capacidad |
La capacidad de filtrado de línea neutral es 3 veces la de la fase capacidad de filtrado | ||||
| Tiempo de respuesta completo | ＜ 10 ms | ＜ 40 ms | ＜ 40 ms | ＜ 40 ms | |
| Ruido | ≤60db | ≤60db | ≤65db | ≤65db | |
| Método de control | Interfaz RS485 de 2 vías (admite GPRS/WiFi) | ||||
| Protección | Sobrecarga, sobrecorriente de software/hardware, sobretensión de la red y subtensión, falla de energía, sobretemperatura, frecuencia Protección de anormalidad, etc. | Sobrecarga, sobrecorriente de software/hardware, sobretensión de la red y subvoltaje, desequilibrio de voltaje de cuadrícula, falla de energía, sobretemperatura, anormalidad de frecuencia, cortocircuito protección, etc. | |||
| Método de instalación | Montado en el estante/pared | Estante | |||
| Línea entrante | Atrás entrante （tipo de estante ）、 superior entrante （montado en la pared） | Volver línea entrante | |||
| Nivel de protección | IP20 | ||||
Modelo y especificación:
| Modelos | ||||
|---|---|---|---|---|

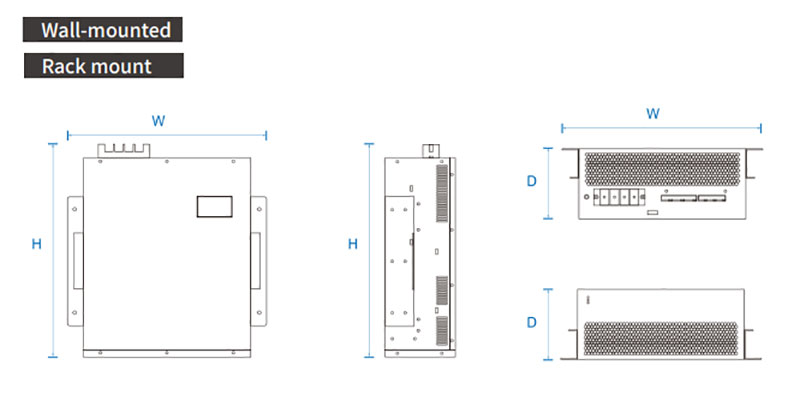

| Número de modelo | Corriente nominal (a) | Voltaje del sistema (v) | Dimensiones (D*W*H) | Método de enfriamiento |
| GY APF-0.22-25A/2L-R/W | 25 | 220 | 220*330*160 mm | Enfriamiento del aire forzado |
| GY APF-0.4-25A/4L-R/W | 25 | 380 ± 20% | 460*490*89 mm | |
| GY APF-0.4-50A/4L-R/W | 50 | 380 ± 20% | 460*490*89 mm | |
| GY APF-0.4-75A/4L-R/W | 75 | 380 ± 20% | 500*510*190 mm | |
| GY APF-0.4-100A/4L-R/W | 100 | 380 ± 20% | 500*550*240 mm | |
| GY APF-0.4-150A/4L-R/W | 150 | 380 ± 20% | 500*550*240 mm | |
| GY APF-0.5-100A/4L-R/W | 100 | 500 ± 20% | 495*675*275 mm | |
| GY APF-0.69-100A/4L-R/W | 100 | 690 ± 20% | 495*675*275 mm | |
