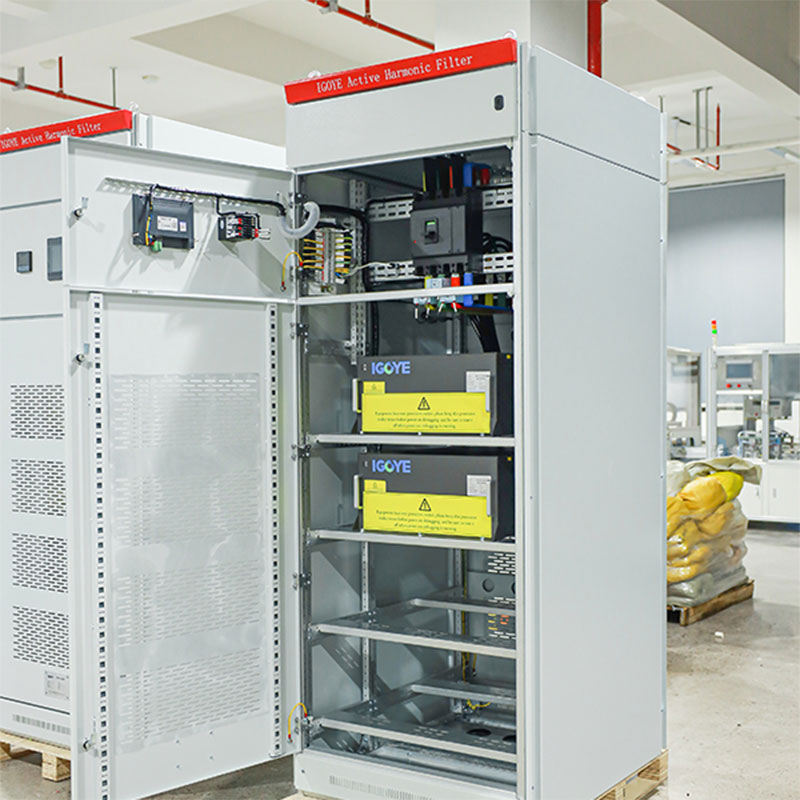

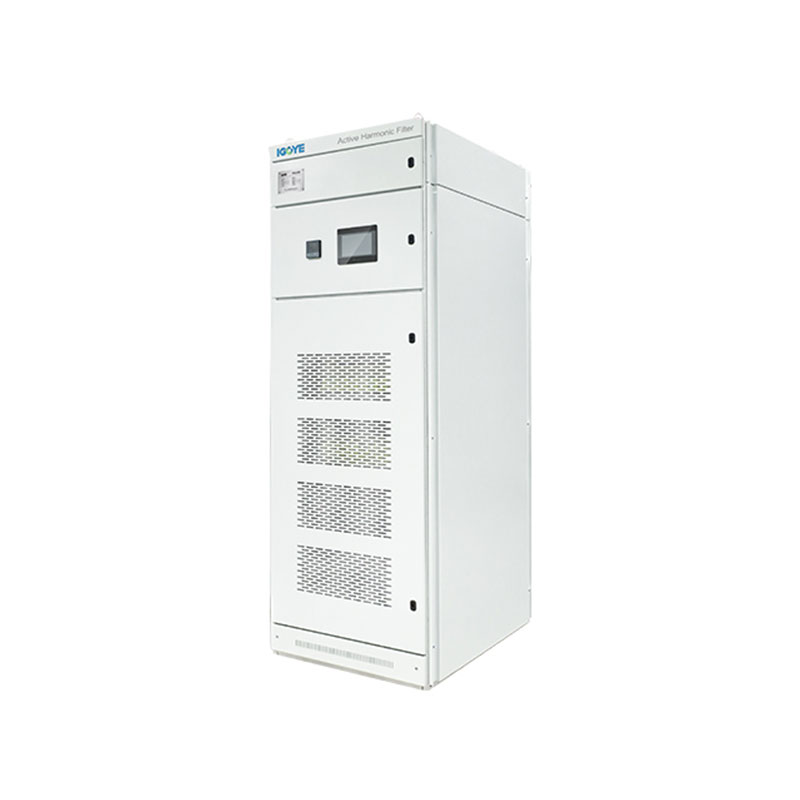

Filtro armónico activo de tipo gabinete de tres hilos de tres fases
Geya le ofrece las mejores soluciones de filtro de armónico activo de tres hilos de tres hilos de tres fases para su empresa. Utiliza control digital, tiene un diseño de gabinete modular y compensa hasta el 50º armónico. Ideal para centros de datos, entornos industriales y energía renovable.
El filtro de armónico activo (APF) de tipo gabinete de tres hilos (APF) proporciona mitigación armónica avanzada para sistemas de energía de tres hilos trifásicos. Empleando el control digital DSP+CPLD y una topología de tres niveles, este APF ofrece una compensación de corriente armónica precisa hasta el 50º armónico. Su diseño modular admite una conexión paralela para la capacidad escalable. El sólido recinto del gabinete y los conductos de aire independientes aseguran una operación confiable. Disponible en varias clasificaciones de voltaje y corriente, el filtro armónico activo de tipo gabinete de tres hilos trifásico mejora efectivamente la calidad de la potencia en diversas aplicaciones.
Descripción del modelo:
| Gy | AHF | 0.4 | 50A | / | 3L | C |
| Código empresarial | Filtro armónico activo | Nivel de voltaje 0.22: 220V 0.4: 380V ± 20% 0.5: 500V ± 20% 0.69: 690V ± 20% |
Capacidad nominal （Kvar） 25/50/75/100/150a | 3L: tres fases de tres hilos | C: gabinete |
Características:
● Use DSP+CPLD Todo el núcleo de control digital, tecnología de topología de tres niveles, algoritmo avanzado de detección armónica y estrategia de control PWM para lograr una compensación precisa de la corriente armónica.

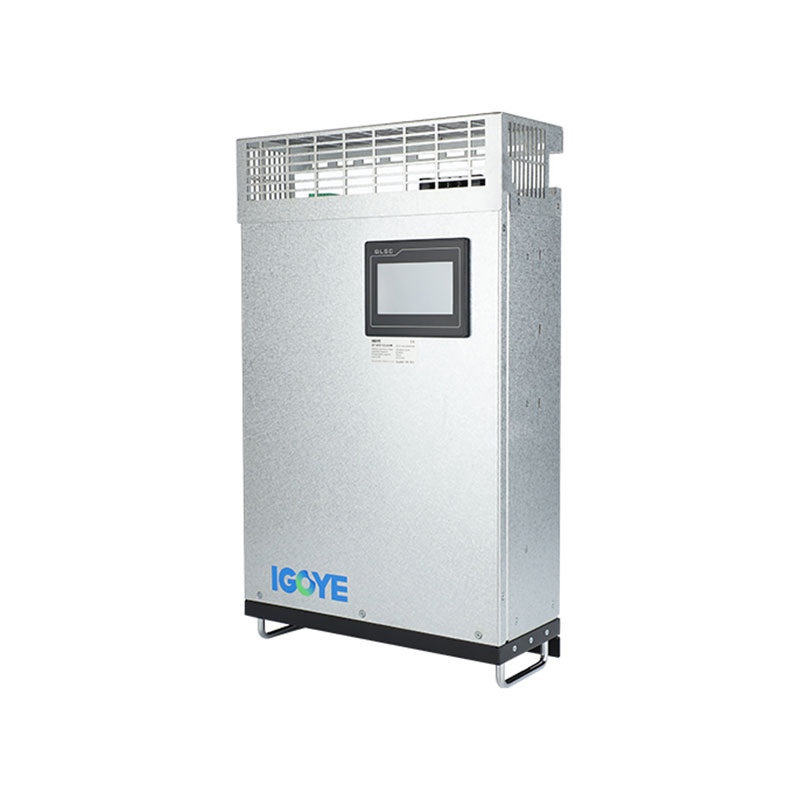

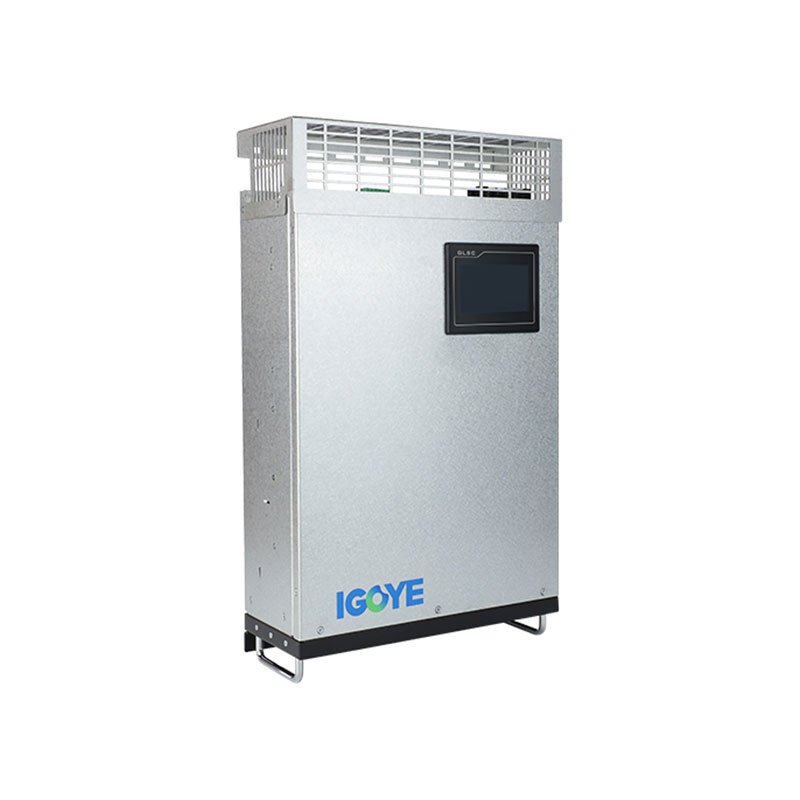

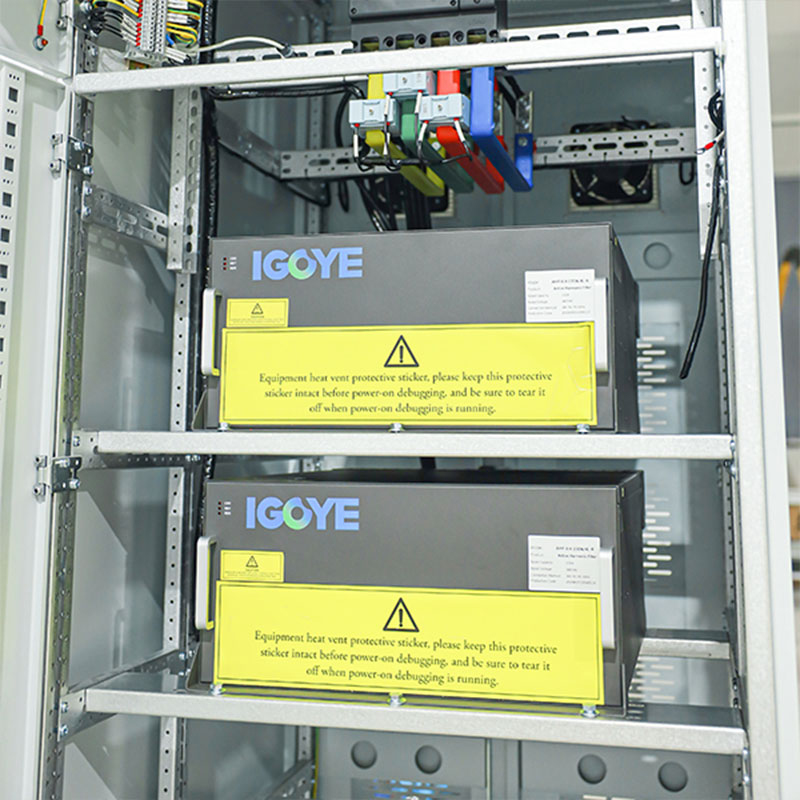

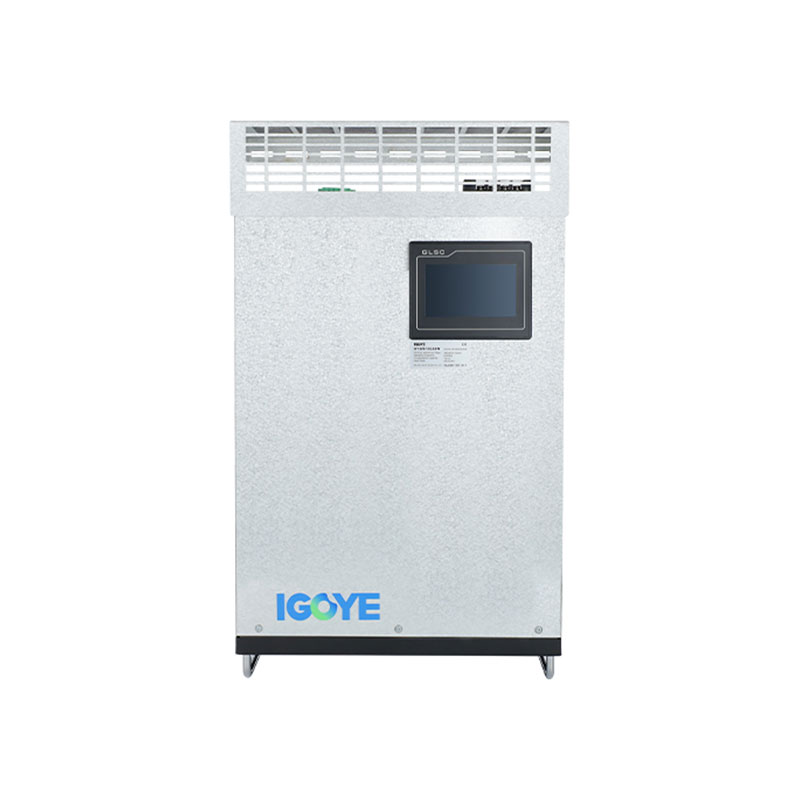

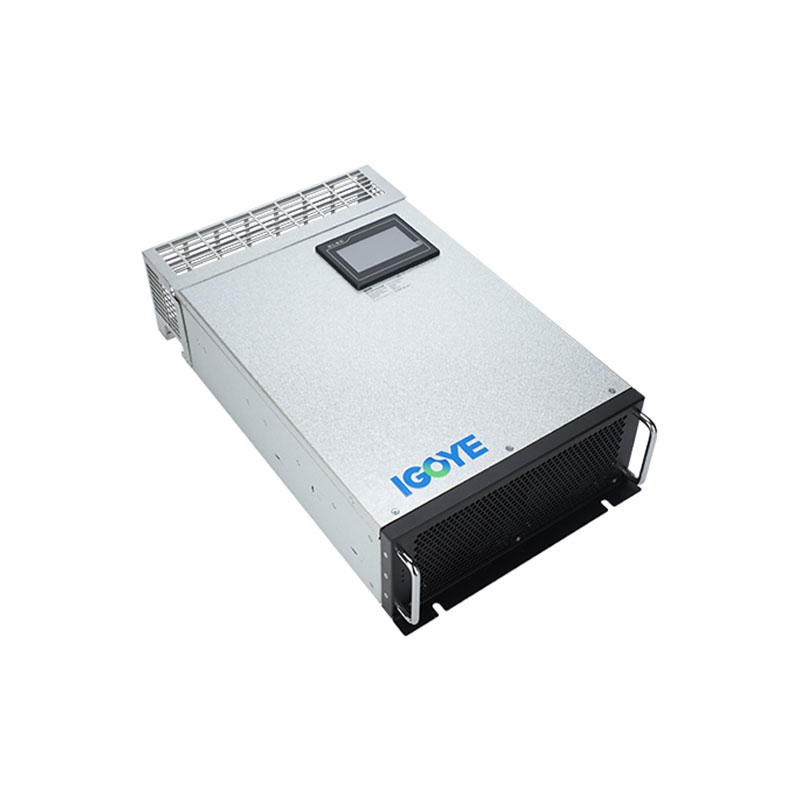

● Adoptar el diseño modular, que facilita la conexión paralela de múltiples módulos, ocupa poco espacio y es fácil de mantener.

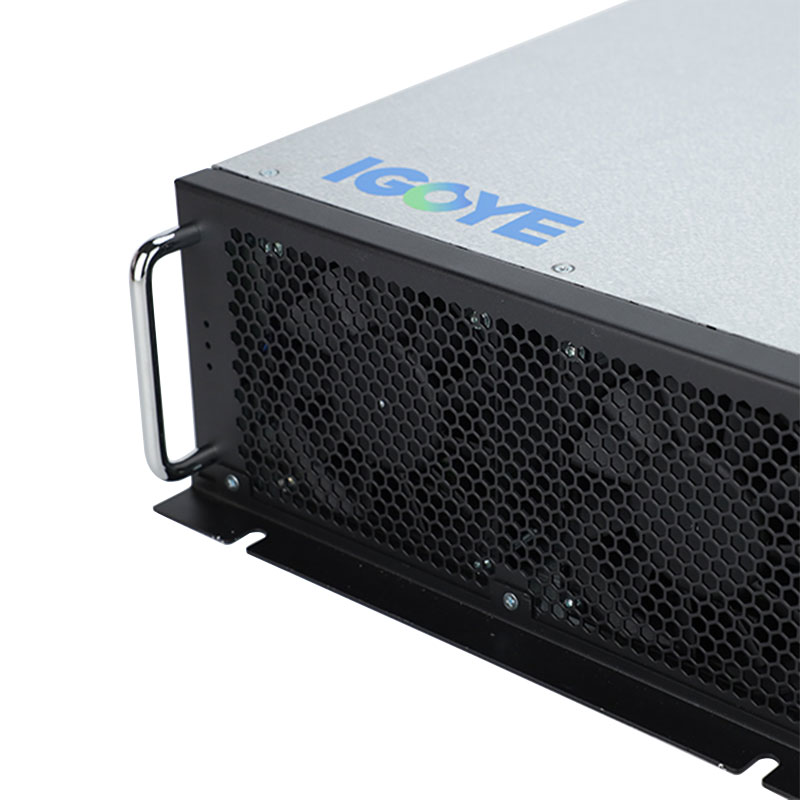

● El diseño estructural de conductos de aire independientes y almacenes independientes asegura la operación estable del equipo.
● Puede filtrar armónicos en una amplia gama de armónicos, de 2 a 50 armónicos, y resolver el problema del desequilibrio trifásico al mismo tiempo.
● La tasa de filtrado armónico es alta. Si la capacidad lo permite, la tasa de filtrado de corriente armónica puede ser tan alta como 95%. Establezca la salida limitadora del 100% para garantizar el funcionamiento estable a largo plazo del equipo.
Aplicaciones:
Se implementan filtros armónicos activos de tipo gabinete de tres hilos trifásicos en una variedad de entornos para contrarrestar la distorsión armónica:
● Centros de datos:Proteger equipos de TI sensibles y garantizar una operación estable minimizando las corrientes armónicas.
● Entornos industriales:Mejora de la calidad de potencia para equipos y procesos trifásicos de tres hilos, mejorando la eficiencia y la confiabilidad.
● Plantas de fabricación:Reducción de la distorsión armónica generada por unidades de frecuencia variable (VFD) y otras cargas no lineales.
● Industria de petróleo y gas:Garantizar el suministro de energía estable en entornos exigentes con alto contenido armónico.
● Sistemas de energía renovable:Integrando las fuentes de energía renovables de manera efectiva mediante la mitigación de problemas armónicos.
Los filtros armónicos activos de tipo gabinete de tres hilos tres fases ofrecen una solución específica para mejorar la calidad de la potencia y el rendimiento del equipo en sistemas de tres fases de tres hilos.
Parámetros técnicos:
| Serie de 220V | Serie de 380V | Serie de 500V | Serie de 690V | ||
| Altitud | <2000m, por encima de 2000m, se frena según GB/T3859.2 | ||||
| Temperatura ambiente | -20 ～+50 ℃ | ||||
| Humedad relativa | ≤90%, sin condensación en la superficie cuando la temperatura mínima mensual es de 25 ℃ | ||||
| Nivel de contaminación | Nivel III a continuación | ||||
| Voltaje de funcionamiento | AC220V ± 20% | AC380V ± 20% | AC500V ± 20% | AC690V ± 20% | |
| Frecuencia de trabajo | 50Hz ± 5% | ||||
| Corriente de compensación | 25A | 25/50/75/100/150A | 100A | 100A | |
| Estructura de cuadrícula | L/N | 3P3W/3P4W | 3P3W/3P4W | 3P3W/3P4W | |
| Número de unidades conectado en paralelo |
Ulimitado | ||||
| Eficiencia general de la máquina | ≥97% | ||||
| Estructura de cuadrícula | 32 kHz | 16 kHz | 12.8 kHz | 12.8 kHz | |
| Rango de compensación | 2 ～ 50 veces, la tasa de compensación única es ajustable | ||||
| Selección de funciones | Potencia reactiva | Potencia reactiva, potencia reactiva + asimetría | |||
| Potencia reactiva tasa de compensación |
≥95% | > 92% | |||
| Filtrado neutral capacidad |
La capacidad de filtrado de línea neutral es 3 veces la de la capacidad de filtrado de fase | ||||
| Tiempo de respuesta completo | ＜ 10 ms | ＜ 40 ms | ＜ 40 ms | ＜ 40 ms | |
| Ruido | ≤60db | ≤60db | ≤65db | ≤65db | |
| Método de control | Interfaz RS485 de 2 vías (admite GPRS/WiFi) | ||||
| Protección | Sobrecarga, sobrecorriente de software/hardware, sobretensión de la red y subtensión, falla de energía, sobretemperatura, protección de anormalidad de frecuencia, etc. | Sobrecarga, sobrecorriente de software/hardware, sobretensión de la red y subtensión, desequilibrio de voltaje de la cuadrícula, falla de energía, sobrecarga, anomalía de frecuencia, protección de cortocircuito, etc. | |||
| Método de instalación | Montado en el estante/pared | Estante | |||
| Línea entrante | Atrás entrante （tipo de estante ）、 superior entrante （montado en la pared） | Volver línea entrante | |||
| Nivel de protección | IP20 | ||||
Modelo y especificación:
| Modelo de dispositivo de gabinete | ||||
|---|---|---|---|---|
| Número de modelo | Capacidad de compensación (KVAR) | Voltaje del sistema (v) | Dimensiones (D*W*H) | Método de enfriamiento |
| GY APF-0.4-100A/4L-C | 100 | 380 ± 20% | 800*1000*2200 mm | Enfriamiento del aire forzado |
| GY APF-0.4-150A/4L-C | 150 | 380 ± 20% | 800*1000*2200 mm | |
| GY APF-0.4-200A/4L-C | 200 | 380 ± 20% | 800*1000*2200 mm | |
| GY APF-0.4-250A/4L-C | 250 | 380 ± 20% | 800*1000*2200 mm | |
| GY APF-0.4-300A/4L-C | 300 | 380 ± 20% | 800*1000*2200 mm | |
| GY APF-0.4-400A/4L-C | 400 | 380 ± 20% | 800*1000*2200 mm | |
| GY APF-0.5-300A/4L-C | 300 | 500 ± 20% | 800*1000*2200 mm | |
| GY APF-0.69-300A/4L-C | 300 | 690 ± 20% | 800*1000*2200 mm | |
