690V generador de var estático montado en la pared
¿Buscas un generador de VAR estático de pared de 690 V confiable? Geya ofrece soluciones de alta eficiencia con tecnología avanzada para una calidad de potencia estable. Diseñado para una durabilidad y un rendimiento óptimo, este equipo reduce los costos y mejora la eficiencia operativa. ¡Solicite su cotización ahora y descubra cómo nuestros productos pueden mejorar su negocio!
El generador VAR estático de 690 V montados en la pared (SVG) proporciona una compensación de potencia reactiva dinámica para sistemas eléctricos trifásicos de alto voltaje de 690 V. Aprovechando el control digital DSP+CPLD y la topología de tres niveles, este SVG ofrece una compensación rápida y precisa con un tiempo de respuesta de menos de 10 ms. El diseño modular permite una capacidad escalable, y la configuración montada en la pared minimiza los requisitos de huella. Este SVG compensa efectivamente la potencia reactiva inductiva y capacitiva, mejorando el factor de potencia y la mejora de la calidad general de la potencia. Con una capacidad nominal de 120KVAR, el SVG montado en la pared de 690 V ofrece una solución robusta para aplicaciones de alto voltaje.
Descripción del modelo:
| Gy | SVG | 0.69 | 100k | / | 4l | W |
| Código empresarial | Generador de var estático | Nivel de voltaje 0.69: 690V ± 20% |
Capacidad nominal (KVAR) 100/120 trimestre | 3L: tres fases de tres hilos 4L: cuatro fases de cuatro hilos |
W: montado en la pared |
Características:
● Use DSP+CPLD Todo el núcleo de control digital, tecnología de topología de tres niveles, algoritmo avanzado de detección de potencia reactiva y estrategia de control PWM para lograr una compensación dinámica y precisa de la potencia reactiva.
● Adoptar un diseño modular, que facilita la conexión paralela de múltiples módulos, toma espacio pequeño y es fácil de mantener.
● El diseño estructural de conductos de aire independientes y almacenes independientes asegura la operación estable del equipo.
● Realice una compensación dinámica de rango completo para la potencia reactiva inductiva y la potencia reactiva capacitiva, y resuelva el problema de desequilibrio trifásico al mismo tiempo.
● La velocidad de respuesta dinámica a la carga está en el nivel de milisegundos, lo que puede lograr una compensación dinámica y precisa para la potencia reactiva de las cargas de impacto.
Aplicaciones:
Los generadores de var estáticos montados en la pared de 690 V son ideales para exigir aplicaciones de alto voltaje que requieren un control de potencia reactivo preciso:
● Operaciones industriales pesadas (690V):Mantener la estabilidad del voltaje y mejorar el factor de potencia en industrias pesadas que operan a 690V.
● Control del motor de alto voltaje (690V):Compensación de la demanda de energía reactiva de los motores de alto voltaje en sistemas de 690 V, mejorando la eficiencia del motor y reduciendo las pérdidas de energía.
● Redes de distribución de potencia de 690V:Mejora de la calidad y estabilidad de la potencia en sistemas de distribución de 690 V.
● Minería y petróleo y gas (690v):Proporcionar compensación de potencia reactiva confiable en entornos duros a menudo utilizando sistemas de 690V.
Los generadores de VAR estáticos montados en la pared de 690 V proporcionan una solución potente y eficiente para optimizar la calidad y la estabilidad de la potencia en los sistemas eléctricos trifásicos de 690 V de alto voltaje.
Parámetros técnicos:
| Serie de 220V | Serie de 380V | Serie de 500V | Serie de 690V | |||
| Altitud | <2000m, por encima de 2000m, se frena según GB/T3859.2 | |||||
| Temperatura ambiente | -20 ～+50 ℃ | |||||
| Humedad relativa | ≤90%, sin condensación en la superficie cuando la temperatura mínima mensual es de 25 ℃ | |||||
| Nivel de contaminación | Nivel III a continuación | |||||
| Voltaje de funcionamiento | AC220V ± 20% | AC380V ± 20% | AC500V ± 20% | AC690V ± 20% | ||
| Frecuencia de trabajo | 50Hz ± 5% | |||||
| Capacidad de compensación nominal | 5kvar | 15/35/50/75/100kvar | 90kvar | 120kvar | ||
| Estructura de cuadrícula | L/N | 3P3W/3P4W | ||||
| Número de unidades conectadas en paralelo | Ulimitado | |||||
| Eficiencia general de la máquina | ≥97% | |||||
| Frecuencia de apagado | 32 kHz | 16 kHz | 12.8 kHz | 12.8 kHz | ||
| Selección de funciones | Potencia reactiva | Reactivo Po Wer 、 Reactivo Po Wer+desequilibrio | ||||
| Velocidad de compensación de potencia reactiva | ≥99% | > 95% | ||||
| Tiempo de respuesta completo | <10 ms | |||||
| Ruido | ≤60db | ≤60db | ≤65db | ≤65db | ||
| Método de control | Interfaz RS485 de 2 vías (admite GPRS/WiFi) | |||||
| Protección | Sobrecarga, sobrecorriente de software/hardware, sobretensión de la red y subtensión, falla de energía, sobretemperatura, protección de anormalidad de frecuencia, etc. | Sobrecarga, sobrecorriente de software/hardware, sobrevoltaje de la red y subtensión, desequilibrio de voltaje de la cuadrícula, falla de energía, sobretemperatura, anomalía de frecuencia, protección del circuito de disparos, etc. | ||||
| Método de instalación | Montado en el estante/pared | Estante | ||||
| Línea entrante | Atrás entrante （tipo de estante ）、 superior entrante （montado en la pared） | Volver línea entrante | ||||
| Nivel de protección | IP20 | |||||
Modelo y especificación:
| Modelos | ||||
|---|---|---|---|---|

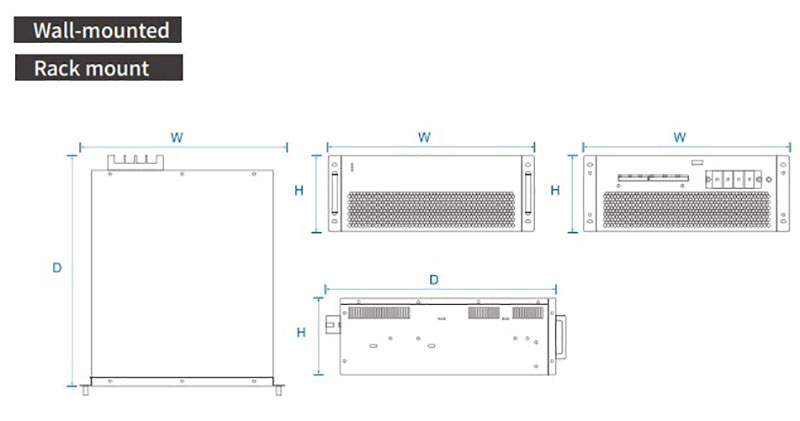

| Número de modelo | Capacidad de compensación (KVAR) | Voltaje del sistema (v) | Dimensiones (D*W*H) | Método de enfriamiento |
| GY SVG-0.22-5K/2L-R/W | 5 | 220 | 220*330*160 mm | Enfriamiento del aire forzado |
| GY SVG-0.4-15K/4L-R/W | 15 | 380 ± 20% | 460*490*89 mm | |
| GY SVG-0.4-35K/4L-R/W | 35 | 380 ± 20% | 460*490*89 mm | |
| GY SVG-0.4-50K/4L-R/W | 50 | 380 ± 20% | 500*510*190 mm | |
| GY SVG-0.4-75K/4L-R/W | 75 | 380 ± 20% | 500*550*240 mm | |
| GY SVG-0.4-100K/4L-R/W | 100 | 380 ± 20% | 500*550*240 mm | |
| GY SVG-0.5-90K/4L-R/W | 90 | 500 ± 20% | 495*675*275 mm | |
| GY SVG-0.69-120K/4L-R/W | 120 | 690 ± 20% | 495*675*275 mm | |
