690V Generador de varillas estáticas de tipo gabinete
El generador VAR estático de tipo gabinete de 690V, fabricado con orgullo en China, es una solución esencial para las empresas que buscan corrección de factores de potencia confiable y estabilización de voltaje. Diseñado para aplicaciones industriales de alta demanda, este generador de var estático garantiza una distribución de energía constante y una mejor eficiencia del sistema. Si está buscando optimizar su uso de energía, ¡solicite una cotización hoy! Nuestro equipo de expertos está listo para ofrecer soluciones personalizadas adaptadas a sus necesidades específicas.
El Generador VAR estático de tipo gabinete de 690V (SVG) ofrece una compensación de potencia reactiva dinámica para sistemas trifásicos de alto voltaje de 690 V. Utilizando control digital DSP+CPLD avanzado y una topología de tres niveles, proporciona una compensación precisa y rápida con un tiempo de respuesta de menos de 10 ms. El diseño robusto del gabinete garantiza una operación confiable en la exigencia de configuraciones industriales y facilita el mantenimiento fácil. Con una capacidad nominal de 120KVAR a 690 V, administra efectivamente las demandas de energía reactiva en aplicaciones de alto voltaje.
Descripción del modelo:
| Gy | SVG | 0.69 | 50k | / | 4l | C |
| Código empresarial | Generador de var estático | Nivel de voltaje 0.69: 690V ± 20% |
Capacidad nominal (KVAR) 100/120 trimestre | 3L: tres fases de tres hilos 4L: cuatro fases de cuatro hilos |
C: Camintía |
Características:
● Use DSP+CPLD Todo el núcleo de control digital, tecnología de topología de tres niveles, algoritmo avanzado de detección de potencia reactiva y estrategia de control PWM para lograr una compensación dinámica y precisa de la potencia reactiva.
● Adoptar un diseño modular, que facilita la conexión paralela de múltiples módulos, toma espacio pequeño y es fácil de mantener.
● El diseño estructural de conductos de aire independientes y almacenes independientes asegura la operación estable del equipo.
● Realice una compensación dinámica de rango completo para la potencia reactiva inductiva y la potencia reactiva capacitiva, y resuelva el problema de desequilibrio trifásico al mismo tiempo.
● La velocidad de respuesta dinámica a la carga está en el nivel de milisegundos, lo que puede lograr una compensación dinámica y precisa para la potencia reactiva de las cargas de impacto.
Aplicaciones:
690 V Los generadores de var estáticos de tipo gabinete son ideales para aplicaciones industriales de alto voltaje que requieren un control de potencia reactivo preciso:
● Corrección del factor de potencia de alto voltaje:Mejora del factor de potencia en sistemas de distribución de 690 V, reduce los costos de electricidad y mejora la eficiencia del sistema.
● Control y rendimiento del motor de 690V:Optimizando el rendimiento y la eficiencia de los motores de 690V al proporcionar una compensación de potencia reactiva dinámica.
● Procesos industriales pesados a 690V:Estabilización de voltaje y gestión de fluctuaciones de potencia reactiva en procesos industriales pesados que operan a 690V.
● Aplicaciones de minería y petróleo y gas:Proporcionar un control de energía reactivo confiable en entornos exigentes, como operaciones de minería y petróleo y gas utilizando sistemas de 690V.
● Integración de energía renovable a 690V:Apoyando la integración de fuentes de energía renovables en cuadrículas de 690 V de alto voltaje.
Los generadores de VAR estáticos de tipo gabinete de 690V ofrecen una solución robusta y efectiva para optimizar la calidad y el rendimiento de la potencia en aplicaciones de energía industrial y renovable de alto voltaje.
Parámetros técnicos:
| Serie de 220V | Serie de 380V | Serie de 500V | Serie de 690V | |||
| Altitud | <2000m, por encima de 2000m, se frena según GB/T3859.2 | |||||
| Temperatura ambiente | -20 ～+50 ℃ | |||||
| Humedad relativa | ≤90%, sin condensación en la superficie cuando la temperatura mínima mensual es de 25 ℃ | |||||
| Nivel de contaminación | Nivel III a continuación | |||||
| Voltaje de funcionamiento | AC220V ± 20% | AC380V ± 20% | AC500V ± 20% | AC690V ± 20% | ||
| Frecuencia de trabajo | 50Hz ± 5% | |||||
| Capacidad de compensación nominal | 5kvar | 15/35/50/75/100kvar | 90kvar | 120kvar | ||
| Estructura de cuadrícula | L/N | 3P3W/3P4W | ||||
| Número de unidades conectadas en paralelo | Ulimitado | |||||
| Eficiencia general de la máquina | ≥97% | |||||
| Frecuencia de apagado | 32 kHz | 16 kHz | 12.8 kHz | 12.8 kHz | ||
| Selección de funciones | Potencia reactiva | Reactivo Po Wer 、 Reactivo Po Wer+desequilibrio | ||||
| Velocidad de compensación de potencia reactiva | ≥99% | > 95% | ||||
| Tiempo de respuesta completo | <10 ms | |||||
| Ruido | ≤60db | ≤60db | ≤65db | ≤65db | ||
| Método de control | Interfaz RS485 de 2 vías (admite GPRS/WiFi) | |||||
| Protección | Sobrecarga, sobrecorriente de software/hardware, sobretensión de la red y subtensión, falla de energía, sobretemperatura, protección de anormalidad de frecuencia, etc. | Sobrecarga, sobrecorriente de software/hardware, sobretensión de la red y subtensión, desequilibrio de voltaje de la cuadrícula, falla de energía, sobrecarga, anomalía de frecuencia, protección del circuito de disparos, etc. | ||||
| Método de instalación | Montado en el estante/pared | Estante | ||||
| Línea entrante | Atrás entrante （tipo de estante ）、 superior entrante （montado en la pared） | Volver línea entrante | ||||
| Nivel de protección | IP20 | |||||

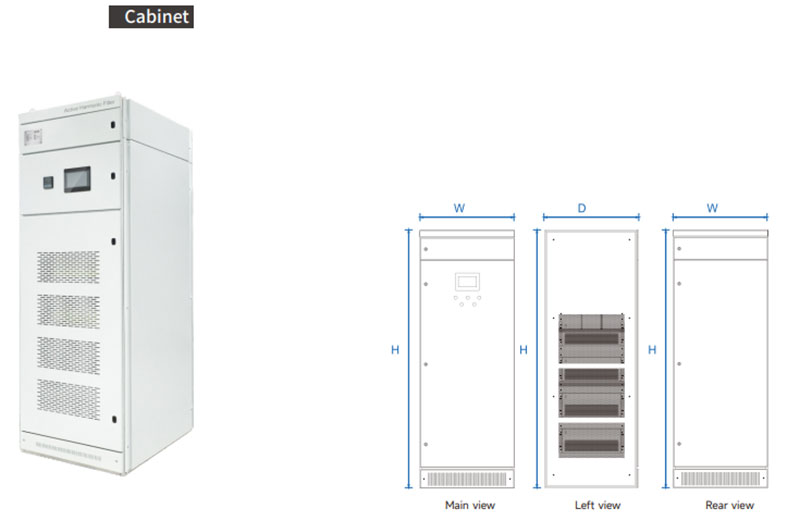

Modelo y especificación:
| Modelo de dispositivo de gabinete | ||||
|---|---|---|---|---|
| Número de modelo | Capacidad de compensación (KVAR) | Voltaje del sistema (v) | Dimensiones (D*W*H) | Método de enfriamiento |
| GY SVG-0.4-200K/4L-C | 200 | 380 ± 20% | 800*1000*2200 mm | Enfriamiento del aire forzado |
| GY SVG-0.4-250K/4L-C | 250 | 380 ± 20% | 800*1000*2200 mm | |
| GY SVG-0.4-300K/4L-C | 300 | 380 ± 20% | 800*1000*2200 mm | |
| GY SVG-0.4-400K/4L-C | 400 | 380 ± 20% | 800*1000*2200 mm | |
| GY SVG-0.5-270K/4L-C | 270 | 500 ± 20% | 800*1000*2200 mm | |
| GY SVG-0.69-360K/4L-C | 360 | 690 ± 20% | 800*1000*2200 mm | |
